Монтаж VRV и VRF систем кондиционирования

Говоря о кондиционировании, многие люди представляют себе сеть, охлаждающую помещения. Это не так. Она умеет гораздо больше. Взгляните на все операции подробнее:

• Охлаждение – летом в комнатах или др. местах будет прохладно благодаря VRF системе кондиционирования;
• Обогрев – зимой вы вольны использовать конструкцию для отопления помещений. Кстати, эту же функцию способна выполнять вентиляция;
• Обдув – создается с помощью вентиляторов. Реализуйте завесы над входами, изолируйте остуженные зоны;
• Контроль влажности – осушайте или увлажняйте воздух, наслаждаясь комфортной для кожи обстановкой. Эта функция особенно важна для общественных заведений.

Также современный комплекс избавляет вас от необходимости управлять им самостоятельно. Все процессы выполняются автоматически.

Несмотря на схожесть со сплит-вариантам, VRF системы предполагают получение множества преимуществ. Взгляните на часть из них:

• Простота устройства и низкая стоимость – при обустройстве крупных объектов представленная система оказывается более дешевой. В отличие от СС она не требует подведения фреоновой трассы к каждому блоку. Здесь же используется общая система труб из меди, благодаря чему значительно снижается цена. Также упрощается выявление прорывов и ремонт;
• Удобство выбора места установки – вместо 25 метров мы получаем возможность создавать трубопроводы длиной в 100 м и более. Если речь идет о вертикальном расположении, то показатель может составлять до 50 м. В результате работа производится в любой удобной точке – крыша, комнаты в центре, подвалы;
• Точность контроля температуры – кондиционеры другого типа работают методом включения и отключения. Вы ставите 23 градуса, запускается охлаждение, как только параметр достигнут, датчик отдает сигнал о деактивации устройства. Когда показатели будут равны 24-25 градусам, сенсор вновь включит систему. Однако точностью тут и не пахнет. У представленного оборудования отклонения составляют всего до ±0,5 °С;
• Возможность увеличения блоков – при надобности вы всегда можете добавлять доп. устройства в комнатах, тем самым расширяя сеть в любой удобный момент;
• Экономия на электроэнергии – при наличии отопления она достигает 50% в год, что и делает систему наиболее востребованной среди крупных организаций;
• Широкий выбор мощностей – производительность варьируется от 14 до 90 кВт. Однако бывают сборки и в 160 кВт, но они применяются редко.

Спектр применения у представленной техники поистине широк. Посмотрите на ряд наших клиентов и сфер, в которых они работают: административные здания; ресторанный бизнес; складские помещения; банковский сектор; производственные объекты; медицинские учреждения; офисные помещения; частный сегмент (особняки, поместья).

Где можно обойтись более простыми решениями: монтаж VRV систем актуален на крупных объектах. Если ваш офис расположен на первом этаже многоквартирного здания, то можно обойтись и обычными кондиционерами. Когда же речь заходит о жилье в 150 и более кв. м, стоит обратить внимание на предоставленную здесь технику. Дело в том, что сегодня созданы более выгодные, нежели стандартные сплит-системы, решения для небольших площадей.

VRF-системы кондиционирования делятся по количеству трубок:

• 2 трубы – в систему подается нагретое или охлажденное вещество. Одновременно понижать и повышать температуру в помещении невозможно. В случае необходимости закачки остуженного воздуха, внутренние блоки функционируют в качестве испарителей, а при обогреве они работают словно конденсаторы;
• 3 трубы – хладагенты разделены. Каждый блок оснащается 3 каналами и соленоидным боксом с клапанами для разветвления. Если теплообменник настроен на обогрев, то он открывает клапан для нагретой жидкости, работая, как конденсатор. Охлаждающий сделает то же самое с фреоном, став испарителем. Дополнительные узлы в распределительных боксах применяются для рекуперации – сохранения неиспользованного тепла. Благодаря этому сберегается 30-60% энергии, а вместе с ней и финансов. Подобные комплексы особенно востребованы в торговых залах, бизнес-центрах и др. заведениях с открытой планировкой.

Существует два типа систем:

• С водяным охлаждением – в 80% вариантов, если не больше, мы применяем системы воздушного охлаждения. В этом случае наружные конденсаторы стыкуются через трубопровод с внутренними агрегатами. Несмотря на довольно хорошую шумоизоляцию, громкость во время работы могут оказывать слишком высокой. Также бывают проблемы с вертикальными стояками или количеством места. В этом случае можно остановиться на монтаже VRF-системы с водяным охлаждением. Функционирует она аналогично конструкциям с воздушным охлаждением, но здесь ставится пластинчатый обменник. Такие сети занимают меньше пространства. Они отвечают всем требованиям инстанций, следящим за экологией;
• С газовым двигателем – некоторые объекты не имеют достаточного электропитания. В данном случае можно установить моторы, работающие от газа. В плане производительности они ничем не отличаются, разве что рядом плюсов в виде возможности нагревать воду, производить электричество для объекта.

Последние 2 варианта применяются редко. Сегодня основным и самым надежным методом оснастить свое здание полноценной системой кондиционирование является монтаж VRV-систем, работающих от сети. Именно такие варианты стоят в большинстве зданий.

Внутренние блоки VRF системы кондиционирования делятся на следующие типы в зависимости от места размещения:

1. Кассетные – встраиваются в потолок. Снаружи видно лишь декоративную решетку. Благодаря этому не нужно выделять много места под оборудование. Обычно конструкции по размерам соответствуют потолочной плитке – 600 на 600 мм или 1200 на 600 мм. Главный плюс этого типа – равномерное рассеивание прохлады по всей площади, что позволяет устанавливать небольшое число блоков на внушительной размером комнате;
2. Настенные – наиболее востребованный и недорогой вид. Обычно мощность устройств варьируется от 2 до 7 кВт. Они рассчитаны на охват площади в 15-70 кв. м. Ставятся ближе к потолку;
3. Напольные – находятся в нижней части помещения. Этот вариант подойдет для зон, где нет подвесного потолка. Исполняются плоскими, экономящими пространство. Аналогичные конструкции есть и для верхней части комнат – монтаж VRF системы, а точнее ее наружного блока, в этом случае не является скрытым;
4. Канальные – ставятся за потолком. Способны выдавать воздух сразу в несколько шахт, что позволяет охлаждать или отапливать ряд помещений. Как и кассетные варианты отлично экономят пространство, но не нуждаются в наличии специального верха с квадратными ячейками. Надо понимать, что такой подход заставит поддерживать в двух разных комнатах одинаковую температуру. Однако это не всегда так;
5. Колонные – ставятся непосредственно на пол. Выглядят словно продолговатый шкаф. Подобные агрегаты используются реже, т. к. практически всегда есть возможность установки ранее упомянутых разновидностей.

Монтаж VRF систем предусматривает наличие электрического щита. Обычно он размещается в подсобном помещении, откуда вы контролируете подачу питания и другие опции. В отличие от вентиляции, функции которой могут управляться с кнопок на передней панели ЩУВ, здесь система устроена чуть сложнее. Обычно она предусматривает следующие узлы:

• Центральный монитор – это сенсорная панель, подключенная напрямую к внешнему блоку. Отвечает за каждую существующую опцию по всему зданию;
• Панель управления – так в бизнес-центре арендаторы самостоятельно предпочитают выставлять комфортные для пребывания параметры. Для этого в каждом кабинете предусматривается панель управления внутренним блоком;
• Пульты – если вы пользовались обычным кондиционером, то у вас был дистанционный пульт, позволяющий задавать характеристики. Здесь все то же самое.

Чаще VRF-системы подключаются к ПК на базе Windows. Это открывает широкие возможности в плане контроля. Вдобавок данный способ является самым простым. Он не требует покупки стороннего оборудования, которое пришлось бы обслуживать. Плюс все мы привыкли пользоваться своими компьютерами, за счет чего процедура взаимодействия с сетью упрощается в разы. Сегодня почти у каждого хорошего производителя оборудования имеется собственное ПО. Ваши устройства будут оснащены всем необходимым.

1. Монтаж фреоновых каналов: размещаются медные трубы, по которым будет пущен хладагент. Они разнятся диаметром, устанавливаемым на стадии проектирования. Это один из важнейших этапов, определяющий финальное качество системы;
2. Установка внутренних узлов: данный шаг монтажа VRV систем включает размещение канальных, настенных, напольных и прочих блоков. Они закрепляются согласно плану;
3. Реализация системы контроля: крепятся датчики, пульты. Устанавливаются средства дистанционного управления. Они пока не подключены;
4. Создание дренажа: в системе неизбежно образуется конденсат, способный разрушать ее и здание. Поэтому реализуются узлы для его отведения. Обычно они подключаются к общей канализации;

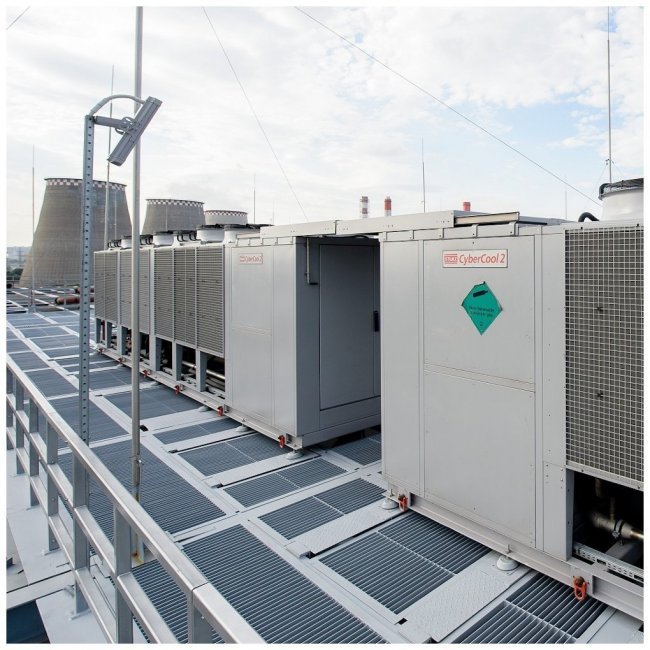

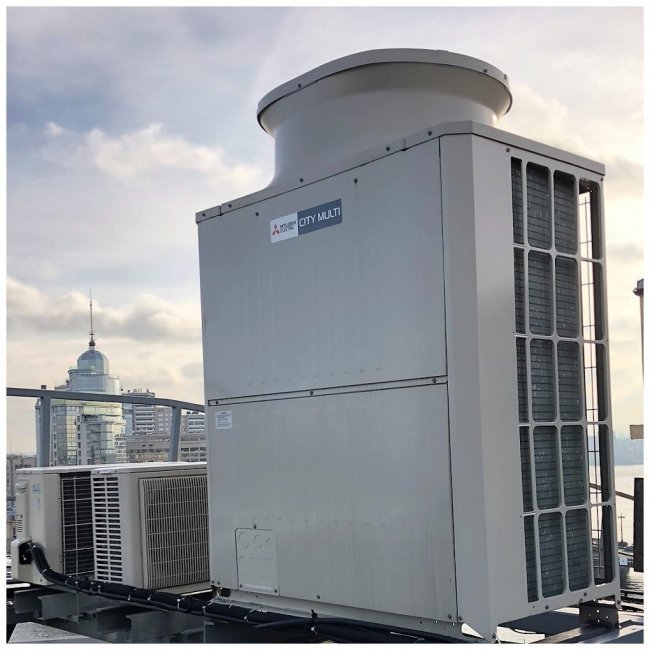

5. Монтаж наружного блока: ставится главная деталь VRF кондиционирования. Она может находиться в подвале, на крыше или в отдельной постройке;
6. Подключение электрики: панели присоединяются к сети и системе управления;
7. Проверка герметичности: в процессе установки магистрали, подразумевающей в том числе пайку, могли остаться пробоины. Их наличие полностью исключается специалистами компании;
8. Вкуумирование: это основной этап пуско-наладочных работ (ПНР). Он подразумевает удаление влаги, воздуха и др. посторонних веществ из системы. Для этого применяется специальный компрессор;
9. Дозаправка: еще один шаг ПНР. В трубы закачивается хладагент в нужном количестве. Оно высчитывается на этапе проектирования;
10. Диспетчеризация: подключаются и отлаживаются узлы управления. Производится их отладка, установка ПО для создания интеллектуального окружения;
11. Тестирование: в завершение обязательно проверяются все составляющие. Сеть включается. Задаются максимальные нагрузки, проводится диагностика узлов.

На этом монтаж VRV, VRF системы завершен. Вам остается только принять работу вместе с документами и гарантией. Позвоните нам. Задайте узнайте стоимость монтажа VRV системы, задайте вопросы по срокам и другим деталям, а после получите специалиста на объект бесплатно.
